Fiyat teklifi istemeden önce, gerçekte ne satın alacağınıza karar verin: bir bileşen halinde işlenecek boru şeklindeki stok veya sıvı taşıması amaçlanan basınç dereceli boru. Ardından OD, ID, uzunluk, bitmiş parça zarfı, servis koşulları, miktar, muayene gereklilikleri ve belgeleri belirtin. Bu ayrım, yarı mamul bir mühendislik plastik profilinin sertifikalı bir boru sistemi bileşeniymiş gibi ele alınması gibi en pahalı RFQ hatasını önler.
Öncelikle uygulamanın yarı mamul boru şeklinde stoka mı yoksa basınç dereceli proses borusuna mı ihtiyacı olduğuna karar verin

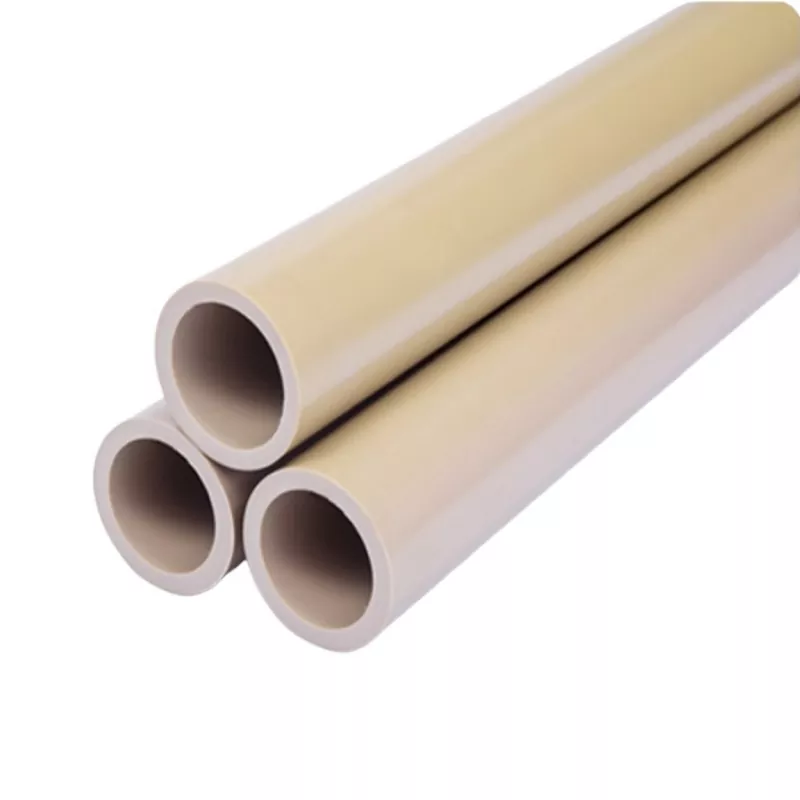

EnPEEK GF30 borularyarı mamul profiller olarak satılan, burçları, manşonları, yalıtım gövdelerini, aşınma bileşenlerini ve yapısal parçaları işlemek için kullanılan kalın duvarlı borulardır. “Boru” kelimesi geometriyi tanımlar; otomatik olarak bir basınç derecesi oluşturmaz.
Ürün basınçlı gaz veya sıvı içerecekse talebiniz boyutlardan daha fazlasına ihtiyaç duyar. Ortamı, çalışma ve bozulma sıcaklıklarını, normal basıncı, basınç çevrimlerini, bağlantı tasarımını, gerekli tasarım kodunu ve kabul testini belirtin. Tedarikçinin tam derece, boyut ve sıcaklık için basınç derecelendirme verilerini sağlayıp sağlayamayacağını sorun. Bu kanıt olmadan materyale şu şekilde davranın:PEEK GF30 boru şeklinde dipçik, onaylanmış proses boruları gibi değil. Bu, özellikle polimerin kendisi sıvıya direndiğinde bile geçirgenlik, gerilim, sıcaklık ve bağlantı tasarımının arızayı yönetebildiği kimya hizmetlerinde önemlidir.
Çizimi net bir dış çap, kimlik, duvar, uzunluk ve bitmiş parça zarfına çevirin
İşaretlenmiş bir ekran görüntüsü yerine kontrollü bir çizim gönderin. Birimleri, çizim numarasını, revizyonu, projeksiyon yöntemini ve her kritik yüzeyi tanımlamalıdır. Dış çapı ve iç çapı doğrudan belirtin; tedarikçinin nominal bir duvardan bir tane elde etmesini beklemeyin. İşlevsel olduğu durumlarda kesim uzunluğu, düzlük veya eşmerkezlilik gereksinimlerini ekleyin ve hangi yüzeylerin sağlandığı gibi kalacağını belirleyin.
Bitmiş parça zarfı da aynı derecede önemlidir. Sipariş edilen ham parçanın içine sığması gereken en büyük bitmiş dış çapı, en küçük bitmiş iç çapı, omuzları, olukları, dişleri ve veri yüzeylerini gösterin. Bir boru nominal boyutlara uysa da salgıyı, yüzey düzensizliklerini veya testere kesim uçlarını temizlemek için çok az malzeme bırakabilir.
1000 mm ve 3000 mm stok uzunluklarıyla Φ20 × Φ15 ila Φ458 × Φ404 arasındaki mevcut boyutları OD × ID olarak normalleştirin
İdeal Plastik, 1000 mm ve 3000 mm uzunluklarla Φ20 × Φ15 ila Φ458 × Φ404 arasındaki OD × ID kombinasyonlarını listeler. RFQ'da aynı kuralı kullanın ve birimleri milimetre olarak etiketleyin. Uç noktalar yayınlanan aralığı tanımlar; olası her OD ve ID eşleştirmesinin standart stok olduğu anlamına gelmezler. Tam kombinasyonu şu şekilde onaylayın:yayınlanan PEEK GF30 boru boyutu aralığı.
| Teklif talebi alanı | Ne belirtmeli |
|---|---|
| Boş boyutlar | OD × ID × kesim uzunluğu, tümü birimlerle birlikte |
| Bitmiş zarf | Maksimum tamamlanmış OD, minimum tamamlanmış kimlik ve kritik özellikler |
| Stok uzunluğu | 1000 mm, 3000 mm veya tedarikçi tarafından kesilmiş parçalar |
| Miktar | Tam uzunlukların, boşlukların veya bitmiş parçaların sayısı |
| Kritik geometri | Gerektiğinde eşmerkezlilik, düzlük, uç karelik ve datum şeması |
Stok toleransını bitmiş parça toleransından ayırın ve sipariş vermeden önce işleme toleransını onaylayın
Ürün sayfasında ±0,02 mm'lik bir tolerans belirtilmektedir, ancak bir RFQ, kapsamını tanımlamadan bu rakamı asla tekrarlamamalıdır. Hangi boyutu kapsadığını, standart stok için mi yoksa işlenmiş parçalar için mi geçerli olduğunu ve hangi ölçüm koşulları altında geçerli olduğunu sorun. OD toleransı, ID toleransı, duvar değişimi, ovallik ve düzlük farklı kontrollerdir.
İşlenmiş bir bileşen için, bitmiş toleransları ayrı olarak belirtin ve tedarikçinin yeterli bir işleme toleransını onaylamasına izin verin. Yalnızca nominal boyutlara dayalı olarak net bir tüp sipariş etmeyin. Cam dolgulu PEEK serttir ancak işleme sırasında oluşan artık gerilim, takım basıncı ve ısı, malzeme çıkarıldıktan sonra ince bir bölümü hareket ettirebilir.
%30 cam dolgulu PEEK'i sıcaklık, yük yönü, kimyasala maruz kalma ve elektrik göreviyle eşleştirin
PEEK GF30, %30 cam elyafla birleştirilmiş PEEK'tir. Takviye genellikle dolgusuz PEEK ile karşılaştırıldığında yapısal sağlamlığı artırmak, sürünme kontrolünü geliştirmek ve boyutsal hareketi azaltmak için seçilir. Bu avantajlar uygulamayı tanımlama ihtiyacını ortadan kaldırmaz.
Tedarikçiye sürekli ve kısa süreli sıcaklıkları, yük yönünü, yük süresini, çevrimi, birleşme malzemelerini ve beklenen aşınmayı bildirin. Kimyasal maruziyet için gerçek sıvıyı, konsantrasyonu, sıcaklığı, maruz kalma süresini ve mekanik stresin mevcut olup olmadığını belirtin. “Kimyasallara dayanıklı” kavramı tasarımın onaylanması için fazla geniş kapsamlıdır. Elektrikli parçalar için, baz polimerin davranışının dolgulu bileşiğe değişmeden aktarıldığını varsaymak yerine gerekli dielektrik, yalıtım ve izleme özelliklerini tanımlayın.
Kararınızı sertlik, termal genleşme ve boyut kontrolü yönlendirdiğinde GF30'u dolgusuz PEEK ile karşılaştırın
Sertlik, sürünme direnci ve ısı altında boyutsal kontrolün tasarımın merkezinde yer aldığı durumlarda GF30'u seçin. Süneklik, saflık, yüzey kalitesi veya daha az aşındırıcı işleme davranışının daha önemli olduğu durumlarda dolgusuz PEEK'i düşünün. Cam elyafı takım aşınmasını arttırır ve dolgusuz malzemeden farklı bir işlenmiş yüzey üretebilir. Ayrıca boru şeklindeki stoğun nasıl işlendiğine bağlı olarak yöne bağlı özellikler de oluşturabilir.
Genel bir PEEK özellik sayfasından bunlar arasında seçim yapmayın. Gerçek kaliteler için verileri karşılaştırın ve sıkı montajlar için termal genleşme değerinin boru ve bitmiş bileşenle ilgili yönde raporlanıp raporlanmadığını sorun.
Çekme mukavemetini, eğilme modülünü, termal genleşmeyi ve kimyasal direnci kaliteye özel veri sayfasında doğrulayın
Yararlı bir alıntı tam bileşiği tanımlar ve veri sayfasını ekler. Çekme mukavemetini, bükülme modülünü, uzamayı, termal davranışı, yoğunluğu ve termal genleşme katsayısını gözden geçirin, aynı zamanda test yöntemini, numune yönelimini ve şartlandırmayı da kontrol edin. Tek bir başlık değeri, işlenmiş bir tüp duvarını temsil etmeyen kalıplanmış bir numuneden gelebilir.
Kimyasal uyumluluk da benzer bir disiplin gerektirir. Hizmet koşullarınıza yakın bir sıcaklık ve konsantrasyonda sınıfa özel kanıtlar isteyin. Arıza bir güvenlik veya kapanma riski oluşturacaksa, üretim temsili malzeme üzerinde uygulama testi planlayın. Yayınlanan direnç tabloları tarama araçlarıdır; stres, sıvı, sıcaklık ve maruz kalma süresinin her kombinasyonunu hesaba katmazlar.
Sınıf tanımlamasını, test yöntemlerini, parti izlenebilirliğini, denetim kayıtlarını ve geçerli uyumluluk belgelerini zorunlu kılın
Dokümantasyon paketini RFQ'ya yazın, böylece sevkiyattan önce fiyatlandırılır ve hazırlanır. En azından üreticiden ve kalite tanımından, parti veya parti izlenebilirliğinden, uygunluk belgesinden, geçerli test yöntemlerinden ve mutabakata varılan boyutlar için bir muayene raporu talep edin.
Projeniz çevre, kalite, havacılık, otomotiv veya müşteriye özel uyumluluk gerektiriyorsa belgenin veya standardın adını ve gerekli revizyonu belirtin. Malzemenin uluslararası gerekliliklere uygun olduğuna dair genel bir beyan, alıcı denetçinizin ihtiyaç duyduğu sertifikanın yerine geçmez. Ayrıca kayıtların her kesim ham parçasını ana uzunluğa kadar takip etmesi gerekip gerekmediğini ve ambalaj etiketlerinin parti numarasını, çizim revizyonunu ve satınalma siparişi satırını taşıması gerekip gerekmediğini de açıklayın.
İdeal Plastik'e çizim revizyonu, servis koşulları, miktar, denetim düzeyi, işleme kapsamı, paketleme ve teslimat yerini içeren teklife hazır bir paket gönderin
Paketiniz birden fazla çelişkili versiyon değil, tek bir güncel çizim içermelidir. Talep edilen kaliteyi, OD × ID × uzunluğu, bitmiş zarfı, miktarı, hizmet ortamını, kritik toleransları, denetim düzeyini ve gerekli kayıtları ekleyin. İdeal Plastik'in tam boy boru mu, kesilmiş parçalar mı yoksa işlenmiş işlenmiş bileşenler mi tedarik ettiğini tanımlayın. Paketleme talimatları, gerektiğinde temiz paketleme, uç koruma, parça ayırma ve parti ayrımı konularını ele almalıdır.
Hedef ülkeyi, posta kodunu, teslimat şartlarını ve talep edilen tarihi belirtin. Büyük çaplı veya 3000 mm'lik profiller, parça fiyatında görülmeyen nakliye ve taşıma kısıtlamaları yaratabilir. Bu ayrıntıları şu adresle gönderiyorum:özel PEEK GF30 boru sorgulamatedarikçiye aynı temelde malzeme, işleme, muayene ve lojistik teklifleri vermesi için yeterli bilgi verir.
Alıcı SSS'leri: standart stok mevcudiyeti, belirtilen teslim süreleri, numuneler, işleme ve toz kontrolü, paketleme ve uluslararası teslimat riski
- Listelenen tüm boyutlar hemen gönderilmeye hazır mı?
- İdeal Plastik, standart boyutlar için aynı gün sevkiyatı belirtir ancak sipariş sırasında tam OD × ID, uzunluk, miktar ve kalite için stok durumu teyit edilmelidir.
- Özel malzeme için belirtilen teslim süresi nedir?
- Belirtilen özel teslimat süresi 7 ila 10 gündür. Bunun yalnızca üretimi mi yoksa işleme, muayene, dokümantasyon ve nakliyeyi de kapsayıp kapsamadığını doğrulayın.
- Numune talep etmeli misiniz?
- Evet, yüzey kalitesi, renk, işleme tepkisi veya uyum hassassa. Numunenin aynı sınıfta olduğundan ve mümkünse amaçlanan üretim rotasını temsil ettiğinden emin olun.
- Talaşlı imalat ve cam elyaf tozunu kim kontrol etmelidir?
- İşleme kapsamını yazılı olarak atayın. Tezgah atölyesi uygun karbür veya aşınmaya dayanıklı diğer takımları kullanmalı, ısıyı ve çapakları kontrol etmeli ve cam dolgulu polimer tozunu uygun ekstraksiyon ve işyeri prosedürleriyle yakalamalıdır. Kesin işleme parametreleri geometriye, takımlamaya, kurulum ve bitirme gereksinimlerine bağlıdır.
- Parçalar nasıl paketlenmeli?
- Teslim alma sürecinizin gerektirdiği temiz ambalajlamayı, korumalı uçları, bitmiş yüzeylerin ayrılmasını, parti etiketlerini ve nem veya kontaminasyon kontrollerini belirtin.
- Uluslararası teslimat riskini ne yaratır?
- Uzun profiller, gümrük belgeleri, boyut-ağırlık ücretleri ve belirsiz teslimat koşulları yaygın olarak karşılaşılan sorun noktalarıdır. Çizimle birlikte varış yerini ve gerekli evrakları gönderin, ardından İdeal Plastik'ten yazılı teklifinde bulunabilirlik, kapsam ve sevkiyat koşullarını onaylamasını isteyin.
