Güçlendirilmiş polietereterketon (PEEK) boru sistemini belirleyen mühendisler acil bir kararla karşı karşıyadır: ne tür fiber takviyesi parçayı sahada canlı tutacaktır. Doldurulmamış PEEK, yüksek ısı ve sert kimyasallarla zahmetsizce başa çıkar. Ancak sürekli yüksek yükler veya aşırı sıcaklıklar altında ham plastik akmaya başlar. Bu boyutsal değişimi durdurmak için lifler eklersiniz. Seçim neredeyse her zaman %30 karbon elyafına (CF30) veya %30 cam elyafına (GF30) kadar daralır. Yanlış seçim, eşleşen parçaların zamanından önce aşınması, beklenmeyen elektriksel kısa devreler veya yıkıcı termal bozulma anlamına gelir.
Siz belirtinkarbon fiber takviyeli PEEK boruuygulama hareketli parçalar, kayma sürtünmesi veya statik dağılım için katı bir gereklilik içerdiğinde. Karbon fiberler mikroskobik kuru yağlayıcı görevi görür. Ayrıca ısıyı temas yüzeyinden uzaklaştırarak, ağır yükler altında lokal erimeyi veya deformasyonu önlerler.
Tamamen statik, yapısal bir uygulamada maksimum elektrik ve ısı yalıtımına ihtiyaç duyduğunuzda PEEK GF30'u belirtin. Cam oldukça aşındırıcıdır. Çelik bir mile karşı yatak veya burç olarak bir GF30 tüpü kullanırsanız, cam elyafları eşleşen metali hızla çiğneyecektir. CF30, plastik parçanın yapısal sağlamlığını korurken metal şaftı korur.
Doldurulmamış PEEK'in bu kadar iyi çalışmasının nedeni, spesifik moleküler yapısına inmektedir. Alternatif aromatik halkalara ve eter bağlarına sahiptir. Eter bağları moleküler esneklik sağlayarak plastiğe doğal sertliğini ve darbe direncini kazandırır. Aromatik halkalar aşırı sertlik ve termal stabilite sağlar. Bu kurulum ona mükemmel bir ısı direncinin yanı sıra sağlamlık ve sertlik arasında hassas bir denge sağlar. Isı veya basınç altında PEEK kolayca bükülmez ve tekrarlanan strese karşı oldukça dayanıklıdır.
PEEK ayrıca oldukça yarı kristal bir yapıya dayanır. %25 ila %35 civarında bir kristallik seviyesini korur, bu da sıcaklıklar erime noktasına yaklaşırken bile mekanik özelliklerinin bozulmadan korunmasına yardımcı olur. Ekstrüzyon sırasındaki hassas termal yönetim, polimer zincirlerinin bu son derece düzenli kristal yapılara katlanmasını sağlar. Üreticinin ekstrüde edilmiş tüpü çok hızlı soğutması durumunda plastik şekilsiz kalır, yarı saydam hale gelir ve kimyasal direncini ve yüksek sıcaklık dayanımını kaybeder.
Bu matrisi doğranmış karbon veya cam elyaflarla birleştirdiğinizde, polimer zincirlerinin düzgün katlanmasını kesintiye uğratırsınız, ancak sert bir iç yapı iskelesi elde edersiniz. Polimer matris, uygulanan gerilimi doğrudan çok daha güçlü, daha sert liflere aktarır. Bu, polimer zincirlerinin hareketini kısıtlayarak sürünmeyi durdurur ve çekme mukavemetini önemli ölçüde artırır. Aynı zamanda Doğrusal Termal Genleşme Katsayısı'nı (CLTE) alüminyum veya çelikle yakından eşleşen seviyelere düşürerek mühendislerin, montaj ısındığında gevşemeyecek sıkı toleranslı metalden plastiğe pres bağlantıları tasarlamasına olanak tanır.
Karbon fiberin eklenmesi doğrusal bir yükseltme değildir. Üretilebilirlikte ciddi bir ceza var. Lif içeriği arttıkça plastiğin erime viskozitesi yükselir. Ekstrüde edilmiş bir tüpte, bu lifler akış yönünde hizalanma eğilimindedir; bu, tüpün uzunluğu boyunca inanılmaz bir gerilme mukavemeti geliştirdiği, çember ekseni boyunca ise biraz daha düşük bir mukavemet geliştirdiği anlamına gelir.
%10'luk bir karbon dolgusu, erime akış indeksini karmaşık, ince duvarlı ekstrüzyonlar için yeterince yüksek tutarken sertlikte mütevazı bir artış sağlar. İşlenmesi nispeten kolaydır ve kırılgan kırılmaya karşı dayanıklıdır.
Karbon fiber oranının %30'a yükseltilmesi endüstri standardını temsil eder. Muazzam çekme mukavemeti kazanımlarını kabul edilebilir işlenebilirlik ile dengeler. Bu oran, plastiğin doğal dayanıklılığından tamamen ödün vermeden, yüksek basınçlı uygulamalar için gereken yapısal bütünlüğü sağlar.
%40 karbon dolgusuyla maksimum sağlamlığa ulaşırsınız. Üretim sırasındaki ödünleşim aşırı viskozitedir. Ekstrüzyon veya enjeksiyonla kalıplama %40 CF tüpler, boşlukları önlemek için hassas sıcaklık kontrolü gerektirir. Ortaya çıkan malzeme oldukça kırılgandır. %40 CF PEEK'in işlenmesi, çok kristalli elmas (PCD) takımlamayı gerektirir, çünkü standart karbür parmak frezeler, bu hacimdeki aşındırıcı karbonu keserken dakikalar içinde kesme kenarlarını kaybedecektir.
Doldurulmamış PEEK'in Isı Bozulma Sıcaklığı (HDT) 152°C civarındadır. %30 karbon veya cam elyafı eklediğinizde HDT'nin sıcaklığı 315°C'ye çıkar. Her iki dolgulu malzeme de aşırı ortam ısısını kolaylıkla idare eder.
Farklılık elektriksel yollarda yatmaktadır. PEEK doğal olarak oldukça etkili bir yalıtkandır. Cam elyafın eklenmesi, yüksek hacim direncini koruyarak bu şekilde kalmasını sağlar. Karbon fiber eklemek hacim direncini büyük ölçüde azaltır. CF30 doğası gereği antistatiktir. Üreticiler, karbon matrisini ayarlayarak anti-statik bir PEEK silindiri veya tamamen iletken PEEK tüpü üretebilir. Yakıt hattınızın veya havacılık bileşeninizin statik yükü güvenli bir şekilde topraklaması gerekiyorsa karbon fiber zorunludur. Cam elyaf, ark için yeterli voltajı oluşturana kadar bu yükü hapsedecek ve potansiyel olarak uçucu ortamlarda yıkıcı bir arızaya neden olacaktır.
Triboloji (sürtünme ve aşınmanın incelenmesi), CF30 ve GF30'un birleşme yüzeyleriyle fiziksel etkileşimlerine dayalı olarak tamamen ayrıldığı yerdir.
| Malzeme Varyantı | Dinamik Sürtünme Katsayısı (Çeliğe Karşı) | Birleşme Yüzeyi Aşınma Profili | Isı İletkenliği |
|---|---|---|---|
| Doldurulmamış PEEK | 0,30 - 0,40 | Düşük (Aşındırıcı olmayan) | Düşük (İzolatör) |
| PEEK CF30 | 0,15 - 0,20 | Çok Düşük (Kendinden yağlamalı) | Yüksek (Isıyı dağıtır) |
| PEEK GF30 | 0,40 - 0,55 | Yüksek (Çok aşındırıcı) | Düşük (İzolatör) |
Dinamik yüklerde ısı oluşumu plastikleri tahrip eder. Her polimerin bir Basınç-Hız (PV) sınırı vardır. Bu sınırın aşılması durumunda plastik, sürtünme ısısını yeterince hızlı bir şekilde dağıtamaz, bu da hızlı erimeye ve bileşen arızasına yol açar. CF30 rulmanlar, contalar ve aşınma halkaları konusunda üstündür çünkü karbon fiberler termal kanal görevi görerek sürtünme arayüzünden ısıyı çeker ve boru gövdesi boyunca dağıtır.
Karbon fiberler aynı zamanda katı bir yağlayıcı görevi de görür. PEEK mikroskobik olarak aşındıkça birleşme yüzeyinde ince bir tribolojik karbon filmi bırakarak sürtünme katsayısını zamanla daha da düşürür.
Cam elyaflar ise tam tersini yapar. Bunlar termal yalıtıcılardır; yani sürtünme ısısı temas noktasında sıkışıp kalır ve parçanın etkin PV limiti düşer. Daha da kötüsü, açıkta kalan mikroskobik cam elyafları zımpara kağıdı gibi davranır. Dinamik yük altında, bir GF30 tüpü, dayandığı metal şaftı agresif bir şekilde çizecek ve aşındıracaktır. Statik yapısal ayırıcılar için cam kullanın. Hareket eden her şey için karbon kullanın.
Mühendisler bu tüpleri Delrin veya Naylon gibi standart mühendislik plastiklerini yok eden aşırı çevresel koşullara göre belirler.
Havacılık ve uzay uygulamalarında ağırlığın azaltılması malzeme seçimini yönlendirir. İşlenmiş bir karbon fiber tüp, yakıt sistemlerinde, drone uçak gövdelerinde ve yapısal ayırıcılarda alüminyum ve titanyumun yerini alıyor. Agresif havacılık sıvılarına, hidrolik yağlara ve jet yakıtına direnirken önemli ölçüde ağırlık kaybeder.
Tıbbi alanda, tıbbi cihazlara yönelik bir PEEK tüpünün, yüksek sıcaklıktaki buhar otoklavında bozulmadan, bükülmeden veya boyutsal stabiliteyi kaybetmeden yüzlerce döngüye dayanması gerekir. Karbon dolgulu varyantlar, cerrahi hedefleme kılavuzları, endoskopik tutacaklar ve harici sabitleme bileşenleri için gereken yüksek sertliği sağlar.
Enerji ve açık deniz sondaj operasyonları şunlara bağlıdır:ekstrüde karbon dolgulu PEEKkuyu içi kablolu kayıt araçları ve sensör muhafazaları için. Malzeme, ekşi gaza (H2S), aşırı hidrostatik basınca ve yeraltında 200°C'yi aşan ortam sıcaklıklarına sürekli maruz kalmaya karşı dayanıklıdır.
Dolgulu PEEK'in ekstrüzyona tabi tutulması oldukça zordur. Lifler erime aşamasında topaklaşarak kuru noktalar, reçine açısından zengin bölgeler veya tüp duvarının içinde gizli boşluklar oluşturabilir. PEEK tüpü duvarındaki 1 mm'lik boşluk, ciddi bir stres yoğunlaştırıcı görevi görür. Döngüsel yükleme veya yüksek hidrostatik basınç altında, mikro çatlaklar bu boşluktan parça tamamen kesilene kadar yayılır. Karbonla doldurulmuş PEEK zifiri siyah ve tamamen opak olduğundan, iç kısmı bu kusurlar açısından görsel olarak inceleyemezsiniz.
Yapısal bütünlüğü garanti etmek için üst düzey üretim,Yapay Zeka Odaklı Kusur Tespiti. Bu işlem, ultrasonik akustik taramayı veya gelişmiş X-ışını görüntülemeyi makine öğrenme algoritmalarıyla birleştirir. Tüp ekstrüzyon kalıbından ayrılırken mikro boşlukları, elyaf topaklaşmasını ve eş merkezlilik değişimlerini gerçek zamanlı olarak tanımlar. Sistem, akustik yansımaları anında fiziksel kusur boyutlarıyla eşler ve boruların riskli bölümlerini sevk edilmeden önce reddeder. Bu iç kusurların yakalanması, son işlenmiş boru duvarının sahada basınç altında bozulmayacağını garanti eder.
Nihai geometri çok fazla işlem sonrası işlem gerektiriyorsa, doğru polimer karışımını belirlemek işe yaramaz. PEEK pahalı bir hammaddedir. Sağlam bir çubuk satın almak ve bunun %80'ini talaşlara dönüştürmek, proje bütçenizi yok eder ve değerli CNC makine zamanını boşa harcar. Net şekle yakın boruların tedarik edilmesi, üretim maliyetlerini ve malzeme israfını büyük ölçüde azaltır.

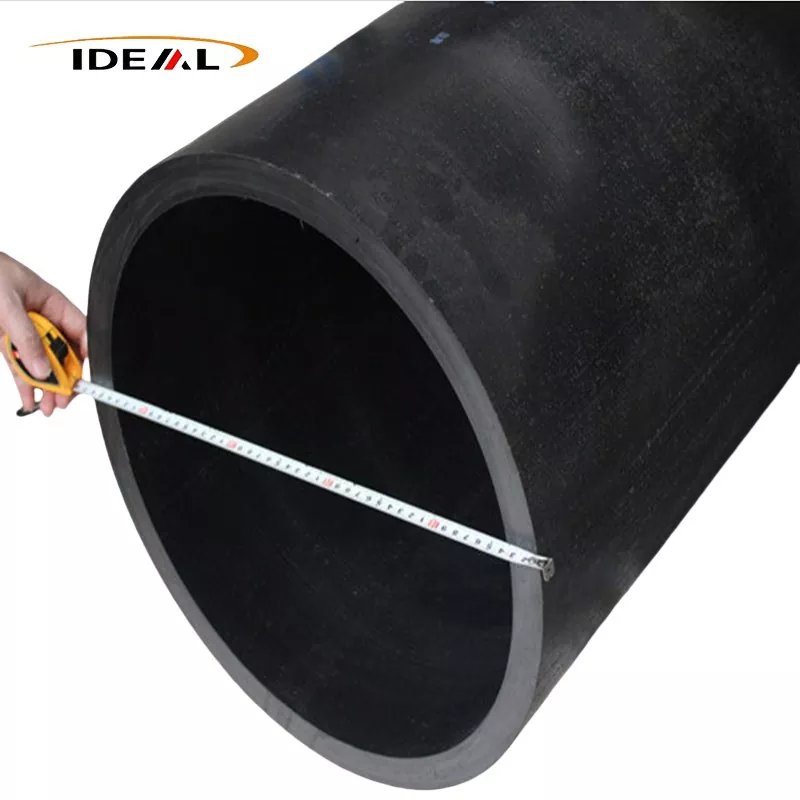

Guangzhou Ideal Plastic, özel bir fabrika olarak, özellikle yüksek sıcaklıkta mühendislik plastikleri için özel ekstrüzyon, enjeksiyon kalıplama ve CNC işleme hatları işletmektedir. ÜretiyorlarKarbon fiber Dolgulu PEEK tüpleriKarbon dolum oranları %10 ile %40 arasında değişmektedir. Tesis, iç ve dış çap spesifikasyonlarına göre 15 mm'den 458 mm'ye kadar değişen özel boyutları işleyerek devasa profiller ekstrüzyon yapıyor.
Tüm malzemeler REACH ve RoHS sertifikalarının yanı sıra ISO9001 kalite yönetimiyle desteklenmektedir. Bu, küresel havacılık, medikal ve hassas üretim tedarik zincirleri için tam uyumluluk sağlar. Doğru karbon dolum oranını net şekle yakın bir ekstrüzyonla eşleştirerek, tasarladığınız tam mekanik özellikleri, işleme masrafınızı en aza indiren bir geometride elde edersiniz.
