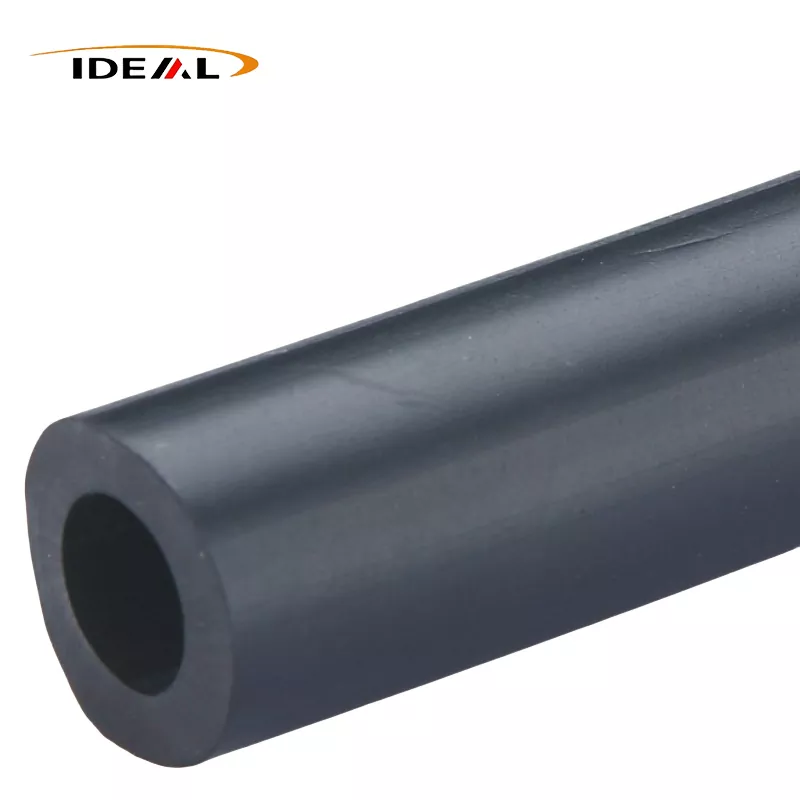

Karbon Fiber Takviyeli PEEK Borularstandart bir PEEK tüpünün daha fazla sertliğe, boyutsal kararlılığa, yük kapasitesine veya statik kontrole ihtiyaç duyduğu durumlarda pratik bir seçimdir. İdeal Plastik, %10'dan %40'a kadar karbon fiber içeriğine sahip siyah karbon fiber dolgulu PEEK tüpleri, LCF ve SCF seçenekleri, belirtilen iç ve dış çap aralıkları, 1.000 mm veya 3.000 mm uzunluklar ve ±0,02 mm'ye kadar toleranslar üretmektedir.
Doğru kalite yalnızca karbon yüzdesine göre seçilmez. Fiber uzunluğu, duvar geometrisi, çalışma sıcaklığı, aşınma koşulları, elektrik gereksinimleri ve bitmiş boyutların tümü spesifikasyonu etkiler. Yük durumu ve çizimle başlayın, ardından tanımlanmış malzeme ve denetim gereksinimlerine göre fiyat teklifi isteyin.
Karbon Fiber Dolgulu PEEK Tüpleri Doğru Seçim Olduğunda
Pure PEEK halihazırda sıcaklık kapasitesi, kimyasal direnç, aşınma davranışı ve boyutsal kararlılığın yararlı bir kombinasyonunu sağlıyor. Karbon fiber eklemek, dengeyi sertlik ve yük desteğine doğru değiştirir. Bu, yatak manşonu, yalıtım veya kılavuz bileşen, yapısal geçiş, makara veya aktarma parçası olarak kullanılan bir boruda veya şeklini stres altında tutması gereken diğer yarı mamul profilde önemlidir.
Saf bir PEEK tüpü çok fazla saptığında, uyum aralığının ötesine genişlediğinde veya uygulamanın izin verdiğinden daha hızlı aşındığında karbon fiber genellikle dikkate alınmaya değerdir. Statik duyarlı sistemlerde de yardımcı olabilir. İdeal Plastik hacim direncini şu kadar düşük belirtir:1 × 10³ Ω·cmKarbon fiber dolgulu PEEK malzeme serisi için, ancak gerekli elektriksel performansın kesin kalite, fiber içeriği, geometri ve test yöntemi için doğrulanması gerekir.
Karbonla doldurulmuş bir tüpü her PEEK parçasının otomatik yedek parçası olarak görmeyin. Karbon fiber işlenebilirliği, yüzey görünümünü, anizotropiyi ve elektriksel davranışı etkileyebilir. Borunun yüksek düzeyde yalıtkan kalması gerekiyorsa, çok düzgün bir temas yüzeyi kritikse veya parça, mevcut veriler kapsamında yer almayan bir kimyasal karışıma maruz kalırsa, sipariş vermeden önce kaliteye özel bir inceleme isteyin.
Yük Durumu için Karbon Fiber İçeriğini ve Fiber Sınıfını Seçin
PEEK'te Hangi %10 ila %40 Karbon Fiber Değişiklikleri
İdeal Plastik %10'dan %40'a kadar ayarlanabilir karbon fiber içeriği sunar. Genel olarak, dolgu maddesi seviyesinin arttırılması kompoziti daha fazla sağlamlığa ve yük desteğine doğru kaydırırken aynı zamanda malzeme seçimini işleme yönüne ve çevredeki tasarıma daha duyarlı hale getirir. En yüksek yüzde, otomatik olarak en iyi değer anlamına gelmez: hafif yüklü bir boru için gereksiz olabilir ve işleme veya yüzey gereksinimlerini karmaşıklaştırabilir.
Yalnızca "karbonla doldurulmuş PEEK" istemek yerine ihtiyacınız olan sonucu belirtin. Yararlı girdiler arasında radyal yük, eksenel yük, desteklenmeyen açıklık, sıcaklık aralığı, kayma hızı, birleşme malzemesi, görev döngüsü, kimyasal ortam ve tüpün statik yükü dağıtması gerekip gerekmediği yer alır. İdeal Plastik, karbon fiberle güçlendirilmiş PEEK teklifi için 8 ila 12 GPa aralığında sertlik değerleri belirtiyor. Bu aralığı, sınıfa özgü veri sayfasının veya tasarım doğrulamasının yerine değil, ürün düzeyinde kılavuz olarak ele alın.
LCF, SCF ve CF30 PEEK Tüp Seçenekleri
Elyaf kalitesi etiketten daha fazlasını etkiler. LCF, uzun karbon fiber anlamına gelir; SCF, kısa karbon fiber anlamına gelir. Takviye verimliliği ve sertliğin öncelikli olduğu durumlarda daha uzun fiberler faydalı olabilirken, kısa fiberli bileşikler geleneksel işleme ve detaylı işlenmiş profiller için daha uygun olabilir. Gerçek sonuç, fiber oryantasyonuna, kalıplama veya ekstrüzyon koşullarına, duvar kalınlığına ve işlemeye bağlıdır.
"CF30" genellikle yaklaşık %30 karbon fiber içeren bir PEEK bileşiğini tanımlar ancak tanımlamanın tedarikçi ile teyit edilmesi gerekir. Teklif edilen CF30 PEEK tüpünün LCF mi yoksa SCF mi olduğunu, işleme sonrasında hangi toleransın geçerli olduğunu ve hangi özellik verilerinin tam olarak bu bileşiğe ait olduğunu sorun. Bu, yaygın bir satın alma hatasını önler: farklı elyaf formlarına ve üretim rotalarına bakarken iki malzemeyi karbon yüzdesine göre karşılaştırmak.
Sipariş Vermeden Önce Boru, Tüp, Profil ve İşlenmiş Boyutları Onaylayın
Dış Çap, İç Çap, Duvar Kalınlığı, Uzunluk, Tolerans ve Yüzey Cilasını belirtin
Tedarikçi aramalarında "PEEK boru" ve "PEEK boru" sıklıkla birbirinin yerine kullanılır, ancak teklifin yine de kesin bir boyut tanımına ihtiyacı vardır. Dış çapı (OD), iç çapı (ID), duvar kalınlığını veya hesaplamasını, kesim uzunluğunu, miktarını, toleransını, son durumunu ve yüzey bitirme gereksinimini sağlayın. Boyutların ekstrüzyonla mı, kesilmiş olarak mı yoksa işlenmiş olarak mı sağlandığını belirtin.
İdeal Plastik, karbon fiberle güçlendirilmiş PEEK boruları için 1.000 mm ve 3.000 mm standart uzunlukları ve belirtilen ±0,02 mm toleransı listeliyor. Toleransın hangi boyutları kapsadığını doğrulayın. Sıkı bir dış çap toleransı otomatik olarak iç çapın, eşmerkezliliğin, düzlüğün veya uç kareliğin aynı toleransı taşıdığı anlamına gelmez.
Sığdırma Hatalarını Önlemek için Çizim Tabanlı Ölçümlendirme İncelemesi Kullanın
Boru bir şaftın üzerine, bir muhafazaya veya bir sızdırmazlık veya yatak tertibatına takıldığında bir çizim gönderin. Katalog açıklamasına güvenmek yerine kritik özellikleri işaretleyin. İnceleme şunları kapsamalıdır:
- Gerekli duvar kalınlığı da dahil olmak üzere OD ve ID sınırları;
- montajın bunlara bağlı olduğu durumlarda eşmerkezlilik, düzlük ve izin verilen ovallik;
- kesim uzunluğu, uç kareliği, pahlar, oluklar, delikler veya işlenmiş diğer ayrıntılar;
- malzeme kalitesi, LCF veya SCF yapısı ve karbon fiber yüzdesi;
- muayene yöntemi, numune alma planı, paketleme ve dokümantasyon.
Özel karbon fiber PEEK tüp boyutları için, çizimin gözden geçirilmesi genellikle yalnızca en yakın nominal boyutu istemekten daha kullanışlıdır. Üretimden önce uyum risklerini ortaya çıkarır ve tedarikçiye takımlama, işleme ve muayene için net bir temel sağlar.
Yayınlanan Performans Verileri ve Karşılaştırma Sınırları
İdeal Plastik, karbon fiberle güçlendirilmiş PEEK ürün bilgisinde 315°C'nin üzerinde ısı saptırma sıcaklığı ve 260°C'ye kadar sürekli kullanım sıcaklığı belirtiyor. Bu rakamlar yüksek sıcaklık kapasitesini gösterir ancak bir tüpün maksimum mekanik yükünü 260°C'de sürekli olarak taşıyabileceği anlamına gelmez. Yük, duvar kalınlığı, maruz kalma süresi, gerilim konsantrasyonu ve montajın tümü kullanılabilir tasarım sıcaklığını etkiler.
Aynı uyarı aşınma ve kimyasal direnç için de geçerlidir. Karbon dolgulu PEEK, zorlu sürtünme, aşınma, yük ve kimyasala maruz kalma koşulları için tasarlanmıştır; ancak performans, birleşme yüzeyine, basınca, hıza, yağlamaya, sıcaklığa ve gerçek kimyasal konsantrasyonuna bağlıdır. PEEK'e yönelik bir kimyasal uyumluluk beyanı, her solvent karışımı, proses sıvısı veya sıcaklık döngüsü için onay olarak değerlendirilmemelidir.
Malzeme seçimini daraltmak için yayınlanmış değerleri kullanın, ardından tam kaliteyi doğrulayın. Başarısızlığın sonucu yüksek olduğunda veri sayfası, örnek veya uygulama incelemesi isteyin. İdeal Plastik, daha büyük bir siparişten önce uygunluk kontrolünü veya kontrollü prototip testini destekleyebilecek ücretsiz numunelerin mevcut olduğunu belirtiyor.
Yüksek Sıcaklık, Aşınma, Kimyasal ve Statik Kontrol Sistemlerine Yönelik Uygulamalar
Karbon fiber PEEK boru sistemi, ısıyı mekanik taleple birleştiren endüstriyel sistemler için güçlü bir adaydır. Tipik değerlendirme alanları şunları içerir:
- Yük taşıyan veya aktarma parçaları:Karbon fiber, sıradan saf PEEK ile karşılaştırıldığında sertliği artırabilir ve sapmayı azaltabilir.
- Aşınma odaklı montajlar:kompozit, sürtünme ve aşınma içeren uygulamalara uygundur ancak eşleşen malzeme ve basınç-hız görevinin hâlâ gözden geçirilmesi gerekmektedir.
- Yüksek sıcaklık boruları:belirtilen 260°C sürekli kullanım rakamı ve 315°C'nin üzerindeki HDT, termal ekranlama için tam bir tasarım sınırı değil, bir başlangıç noktası sağlar.
- Kimyasal proses bileşenleri:"Kimyasala dayanıklı" kelimesine güvenmek yerine spesifik ortamı, konsantrasyonu, sıcaklığı ve maruz kalma süresini değerlendirin.
- Statik duyarlı ekipmanlar:belirtilen düşük hacim direnci, şarj dağıtımının önemli olduğu durumlarda geçerli olabilir; Bitmiş parça için topraklama ve elektrik testi gerekliliklerini doğrulayın.
Karbon fiber de sıklıkla cam elyafla karşılaştırılır. Daha iyi seçim hedef özelliklere bağlıdır: karbon dolgulu PEEK genellikle sertlik, ağırlık, aşınma davranışı veya elektrik kaybının daha önemli olduğu durumlarda seçilir; nihai karar ise yalnızca dolgu adları yerine karşılaştırılabilir kalite verileri gerektirir.
İdeal Plastik'ten Doğrulanmış Karbon Fiber PEEK Tüp Teklifi İsteyin
İdeal Plastik'e projeniz için çizim veya net bir spesifikasyon gönderin.karbon fiber takviyeli PEEK borular. Uygulama sıcaklığı, yük, sürtünme veya aşınma koşulları, kimyasal ortam, statik kontrol gereksinimi, OD, ID, uzunluk, tolerans, miktar ve teslimat hedefini ekleyin.
Karbon fiber yüzdesini, LCF veya SCF yapısını, geçerli boyut toleranslarını, muayene belgelerini, numune kullanılabilirliğini ve parçanın tüp olarak mı tedarik edildiğini yoksa makineyle işlenerek mi tamamlandığını belirtmek için teklif isteyin. İdeal Plastik, uluslararası müşteriler için standart veya özel teslim süreleri ile tüpler ve özel bileşenler de dahil olmak üzere Guangzhou, Çin'den yarı mamul ve işlenmiş PEEK profilleri tedarik etmektedir.
İlk inceleme için şunu kullanın:özel karbon fiber PEEK tüpü teklif sayfasıve çizimi ekleyin. Doğrulanmış bir kalite ve boyut incelemesi, genellikle nominal bir CF30 boru seçip üretim sonrasında uyumu düzeltmekten daha fazla zaman kazandıracaktır.
