Kısa cevap: İlave sertlik ve boyutsal kararlılık, ödün vermesini haklı çıkardığında karbon fiber dolgulu PEEK tüpünü seçin
PEEK boruları, tedarik edildiği gibi veya burçlar, manşonlar, contalar, valf bileşenleri ve yalıtım gövdeleri gibi parçalara işlenerek kullanılan içi boş yarı mamul şekillerdir. Doldurulmamış PEEK yeterli sertlik, boyutsal kontrol veya mekanik ve termal yük altında deformasyona karşı direnç sağlamadığında karbon fiber eklenir.
Bu, karbonla doldurulmuş malzemeyi otomatik olarak birinci sınıf tercih yapmaz. Orijinal PEEK'e göre daha az bağışlayıcı olabilir, kesici takımlarda daha sert olabilir ve elektriksel olarak farklı olabilir. Doğru karar, yükün yönüne, sıcaklığa, kimyasala maruz kalmaya, birleşme yüzeylerine, elektrik gereksinimlerine ve çıkarmayı beklediğiniz stok miktarına bağlıdır. GuangZhou İdeal tekliflerKarbon Fiber Dolgulu PEEK Borular%10'dan %40'a kadar ayarlanabilir karbon fiber içeriği; şirket yaygın olarak kullanılan oranı %30 olarak tanımlıyor.
Boru, tüp ve boru sistemi aynı yarı mamul stoğu tanımlayabilir; ancak boyutlar açık bir şekilde belirtilmelidir
Polimer stok kataloglarında "PEEK boru", "PEEK boru" ve "PEEK boru" sıklıkla birbirinin yerine kullanılır. Alıcılar bu şartların metal boru konvansiyonlarına uygun olduğunu varsaymamalıdır. Bir tedarikçi, sıvıyı kurulu haliyle taşıması amaçlanan basınç dereceli bir hat yerine kalın duvarlı bir işleme ham maddesini tanımlıyor olabilir.
Siparişi isim değil, satın alma çizimi kontrol etmelidir. Basınçlı servis söz konusuysa, yarı mamul stok boyutları tek başına basınç kabiliyetini belirlemez. Bitmiş geometri, bağlantılar, sıcaklık, ortam, yük geçmişi ve geçerli tasarım standardının tümü ayrı bir mühendislik incelemesine ihtiyaç duyar.
Boyutlandırılmış bir çizimde OD, ID, duvar kalınlığı, uzunluk ve işleme toleransını tanımlayın
Dış çapı, iç çapı ve uzunluğu belirtin, ardından her bir değerin nominal mi, üretildiği gibi mi yoksa işleme sonrasında gerekli mi olduğunu belirleyin. Bitmiş parçayı etkileyen eşmerkezlilik, düzlük, yuvarlaklık, yüzey kalitesi ve son durumu dahil edin. Genel bir artı veya eksi çap toleransı, delikten dış çapa doğru eşmerkezliliği kontrol etmez.
Kaplamayı temizlemek ve beklenen bozulmayı düzeltmek için yeterli işleme payı bırakın, ancak malzeme maliyetini ve işleme süresini gereksiz yere artıracak kadar fazla değil. İnce bitmiş duvarlar özel dikkat gerektirir: ayna basıncı, kesme ısısı ve kalan gerilim, makineden ayrıldıktan sonra deliğin hareket etmesine neden olabilir.
Yayınlanan boyut aralıklarını ve ±0,02 mm toleransı, her ID/OD kombinasyonu için garanti olarak değil, açıklama amaçlı iddialar olarak değerlendirin

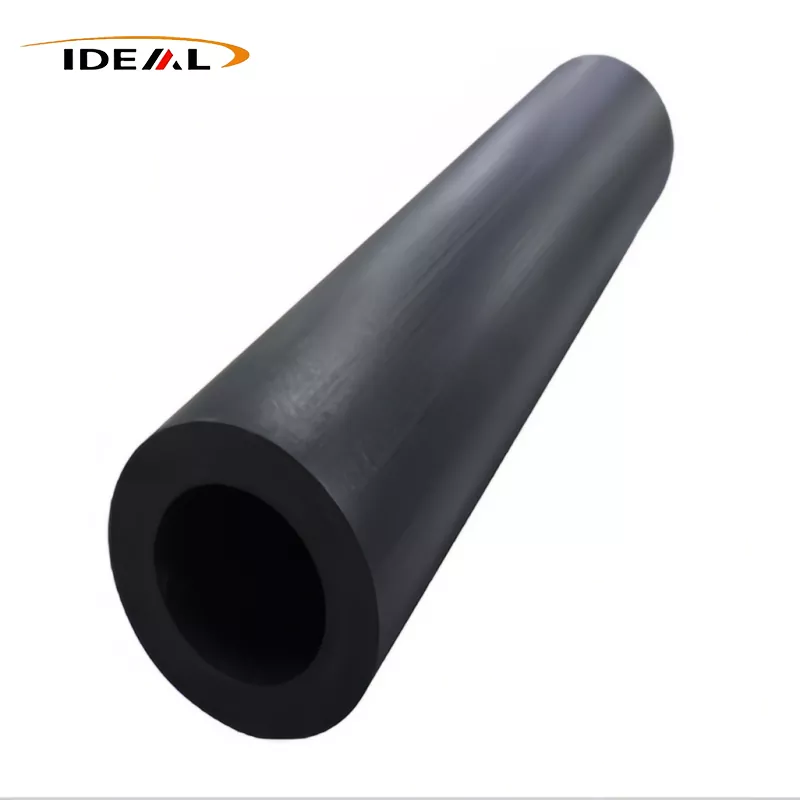

GuangZhou Ideal'in ürün sayfasında siyah malzeme, nominal iç çap Φ20–458 mm, dış çap Φ15–404 mm, uzunluklar 1.000 mm ve 3.000 mm ve belirtilen tolerans ±0,02 mm olarak listelenmektedir. Bu aralıklar serbestçe değiştirilebilir boyutlardan oluşan bir matris olarak okunmamalıdır; geçerli bir tüpün ID'sinden daha büyük bir OD'ye sahip olması gerekir.
Sipariş vermeden önce hangi ID/OD kombinasyonlarının mevcut olduğunu ve toleransın hangi özelliği kapsadığını sorun. Ayrıca ölçüm sıcaklığını, inceleme yöntemini, numune alma planını, doğruluk kriterlerini ve toleransın stok veya işlenmiş yüzey için geçerli olup olmadığını doğrulayın.yayınlanan PEEK tüp boyutları ve tolerans bilgileriyararlı bir RFQ başlangıç noktasıdır, kabul edilen bir çizimin yerine geçmez.
PEEK'te karbon fiberin değiştirdiği ve otomatik olarak iyileştirmediği şeyler
Karbon fiberler PEEK matrisi içindeki hareketi kısıtlar. Genellikle sertliği artıran, yük altında boyutsal değişimi azaltan ve sıcaklık değiştikçe stabiliteyi artıran uygun eğim ve yönelimde. Bu efektler, işlenmiş bir manşonun geometriyi tutmasına yardımcı olabilir veya yeni PEEK'in çok fazla hareket edeceği yerlerde sürünmeyi azaltabilir.
Takviye aynı zamanda yönlülüğü de beraberinde getirir. Üretim rotası ve malzeme akışı fiberleri hizalayabildiğinden eksenel ve duvar içi özellikler farklılık gösterebilir. Karbon fiber, her aşınma arayüzünü otomatik olarak iyileştirmez, elektrik yalıtımını korumaz veya her kimyasala karşı direnci artırmaz. Ayrıca sünekliği azaltabilir ve agresif işleme veya montaj sırasında kenarların kırılmaya daha yatkın olmasını sağlayabilir.
İşlenmemiş, karbon fiber dolgulu ve diğer değiştirilmiş PEEK kalitelerini sertlik, aşınma, elektriksel davranış, kimyasallara maruz kalma ve işlenebilirlik açısından karşılaştırın
| Karar faktörü | bakire PEEK | Karbon fiber dolgulu PEEK | Diğer değiştirilmiş PEEK notları |
|---|---|---|---|
| Sertlik ve boyutsal kararlılık | Dayanıklılığın ve dolgusuz malzeme davranışının öncelikli olduğu durumlarda kullanışlıdır | Genellikle sapma, sürünme veya termal hareketin tasarımı kontrol ettiği durumlarda tercih edilir | Cam dolgulu veya diğer güçlendirilmiş kaliteler farklı bir sertlik ve elektriksel davranış dengesi sunabilir |
| Giymek | Performans büyük ölçüde yüke, hıza, sıcaklığa ve karşı yüzeye bağlıdır | Bazı aşınma koşullarını iyileştirebilir ancak açıkta kalan lifler birleşme yüzeyini etkileyebilir | Sürtünme ve aşınmanın birincil gereklilikler olduğu durumlarda rulman kaliteleri tercih edilebilir |
| Elektriksel davranış | Normalde yalıtımın gerekli olduğu yerde seçilir | Direnci daha düşük olabilir ancak karbon yüzdesi tek başına bir elektrik sınıfını tanımlamaz | Formülasyonlar izolasyon, statik kontrol veya iletkenlik için uyarlanabilir; gerçek verileri doğrula |
| İşleme | Genellikle aletlere karşı daha az aşındırıcıdır | Karbon fiber takım aşınmasını artırır ve kenar kopmasına katkıda bulunabilir | Takımın tepkisi dolgu paketine bağlıdır |
Karbon fiber dolgulu PEEK boruyu işlemek için keskin, uygun aletler ve kontrollü iş bağlama kullanın. Yalnızca dış çap okumasına güvenmek yerine delik yüzeyini, ısı üretimini ve fiber kopmasını izleyin. Kimyasala maruz kalma kritikse, gerçek sıvı, konsantrasyon, sıcaklık, basınç ve maruz kalma süresine göre tam dereceyi değerlendirin.
“%30 karbon fiber PEEK tüpü” etiketi tam bir malzeme spesifikasyonu değildir
Yüzde size dolgu yüklemesini gösterir ancak bir malzemeyi onaylamak için yeterli değildir. Tedarik edilen stok için hala reçine ve bileşik kalitesine, üretim rotasına, elyaf formuna, kalite kontrollerine ve özellik verilerine ihtiyacınız var. Belirtilen yüzde oranının ağırlığa göre mi yoksa başka bir esasa göre mi tanımlandığını açıklığa kavuşturun.
Ayrıca tüpün bir üretim partisinden gelip gelmeyeceğini ve tedarikçinin partiye bağlı denetim kayıtları sağlayıp sağlayamayacağını da sorun. Temiz bir şekilde işlenen bir prototip, bileşik, proses veya elyaf yönelimi değiştiğinde daha sonraki stokların aynı şekilde davranacağını kanıtlamaz. Genel bir “%30 CF PEEK” tanımını değil, tam kaliteyi ve stok formunu onaylayın.
Tedarikçi verileri gerçek kalite, test yöntemi, fiber yönelimi ve hizmet koşullarıyla eşleştirilmelidir
Veri sayfası değerleri yalnızca alacağınız materyali temsil ettiklerinde faydalıdır. Numune yönünü, şartlandırmayı, test sıcaklığını ve test yöntemini kontrol edin. Enjeksiyonla kalıplanmış kupon verileri, farklı bir fiber yönünde işlenmiş kalın duvarlı bir tüpün davranışını tahmin edemeyebilir.
Yüksek sıcaklık uygulamaları için, oda sıcaklığı değerlerini kullanmak yerine özellikleri servis sıcaklığında karşılaştırın. Kimyasal hizmet için eş zamanlı stres ve ısıyı hesaba katın. Boyutların dar olması önemliyse, sağlanan geometri üzerinde ölçüm talep edin ve incelemeden önce parçaların nasıl koşullandırılacağı konusunda anlaşın.
Karbon fiberle doldurulmuş PEEK'i iletken veya statik enerji tüketen olarak işlemeden önce hacim ve yüzey direncini doğrulayın
Karbon fiber PEEK'in elektriksel direncini düşürebilir ancak iletkenlik doğrudan dolgu yüzdesinden kaynaklanmaz. Elyaf dağılımı, elyaflar arasındaki temas, oryantasyon, duvar kalınlığı ve işlemenin tümü sonucu etkiler. Karbon takviyeli olarak tanımlanan bir malzeme yine de gerekli direnç aralığını kaçırabilir.
Gerekli hacim direncini veya yüzey direnci aralığını test yöntemi ve koşullandırma gereksinimleriyle birlikte çizime veya malzeme spesifikasyonuna ekleyin. Yük dağıtımı güvenlik açısından kritikse, temsili tüp stoğunu veya bitmiş bileşenleri test edin. Elektriksel ölçümlerin yerine karbon içerikli sertifika kullanmayın.
Teklif talebi kontrol listesi: karbon fiber içeriğini, geometriyi, toleransları, yüzey kaplamasını, denetim kayıtlarını, uyumluluk belgelerini, miktarı, teslim süresini ve karaya teslimatı onaylayın
- Malzeme:Tam PEEK derecesi, karbon fiber yüzdesi ve bu yüzdenin nasıl tanımlandığı.
- Geometri:OD, ID, duvar durumu, uzunluk, son durum ve işleme payı.
- Kontroller:boyutsal toleranslar, eşmerkezlilik, düzlük, yuvarlaklık ve yüzey kalitesi gereksinimleri.
- Performans:servis sıcaklığı, yükler, kimyasallar, aşınma arayüzü ve gerekli elektriksel davranış.
- Kanıt:geçerli test verileri, parti izlenebilirliği, inceleme raporu ve gerekli uyumluluk belgeleri.
- Ticari şartlar:prototip ve üretim miktarları, teslim süresi, paketleme, Incoterms ve ABD varış noktasına kara yoluyla teslimat.
- Kabul:Uygun olmayan stokların işlenmesi için onaylanmış çizim revizyonu, muayene yöntemi ve prosedürü.
