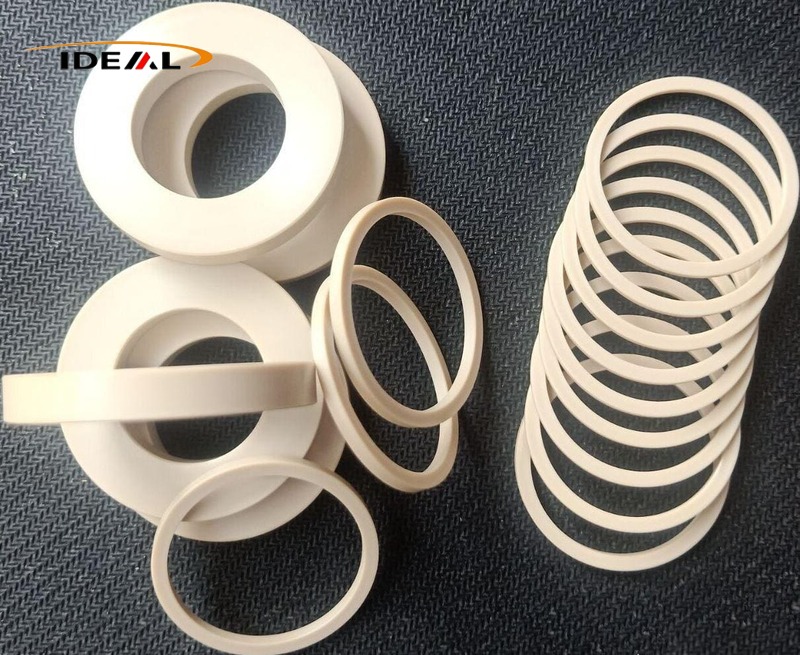

İdeal Plastik Fabrikası'nın PEEK sızdırmazlık halkaları, yüksek sertlik ve sürünme direnci ile karakterize edilen, sızdırmazlık ve destek için tasarlanmış yüksek performanslı mühendislik plastik bileşenleridir. Hassas CNC işleme ve yüksek sıcaklıkta enjeksiyonlu kalıplama kullanılarak üretilen ve gerilim giderme tavlaması ile tamamlanan bu ürünler, yüksek boyutsal doğruluk ve partiden partiye tutarlı kalite sunar. Standart dışı çizimlere, küçük parti numunelerine ve büyük ölçekli ihracat siparişlerine dayalı özel üretimi destekliyoruz.
PEEK sızdırmazlık halkaları tarafından sunulmaktadırİdeal Plastik fabrikasıpolieter-eterketon temel malzemeden üretilen yüksek performanslı halka şeklinde sızdırmazlık ve destek bileşenleridir. Müşteriler bunları genellikle hem dinamik hem de statik sızdırmazlık oluklarının içine mükemmel şekilde oturan kılavuz halkalar, destek halkaları ve ekstrüzyon önleyici destek halkaları olarak kullanırlar.
Bu halka şeklindeki bileşenler aynı anda birden fazla pratik amaca hizmet eder: hareketi yönlendirmek, aşındırıcı aşınmaya direnmek, yapısal yükleri taşımak ve contanın çıkmasını önlemek. Dikkate değer bir önemli ayrıntı: neredeyse tüm bağımsız Polietereterketon sızdırmazlık halkaları, kauçuğun doğasında bulunan elastik özelliklerden yoksundur. Uygun sızdırmazlık performansı için bunların yardımcı elastik parçalarla eşleştirilmesi gerekir.
PEEK alternatifleri, PTFE ve naylon sızdırmazlık halkalarına karşı kullanıldığında, aşırı çalışma koşulları altında (yüksek ısı, yüksek basınç ve aşındırıcı kimyasal sıvılar) sürünmeye karşı çok daha güçlü bir direnç sağlar. Soğuk akış deformasyonu, boyutsal kayma ve erken bozulma dahil olmak üzere geleneksel contalarda görülen tekrarlanan endüstriyel sorun noktalarını etkili bir şekilde çözerler. Bu güvenilir özellikleri sayesinde, çok sayıda sektörde birinci sınıf endüstriyel ekipmanlara yönelik sızdırmazlık düzeneklerine geniş çapta entegre edilirler.
Gerçek dünyadaki operasyonda Polietereterketon sızdırmazlık halkaları yalnızca ısıya, sürtünmeye ve sürünme deformasyonuna dayanabilen sert kayan yüzeyler görevi görür. Etkili sızdırmazlık için gereken tüm sıkıştırıcı ön yük, O-halkaları ve metal enerjili yaylar gibi harici elastik donanımlardan gelir. Bu temel farklılık, Polietereterketon sızdırmazlık halkalarını temel olarak katı kauçuk sızdırmazlık halkalarından ayırır.
Yüksek basınçlı ortamlarda elastik sızdırmazlık halkaları, sıvı ortam tarafından sızdırmazlık olukları içindeki küçük montaj boşluklarına kolayca zorlanır. Bu sürekli sıkıştırma sonuçta elastomerin yırtılmasına neden olacaktır.
Sert bir bariyer olarak kurulan PEEK destek halkaları, O-halkaların boşluklara çıkmasını engeller. Bu kurulum, tüm sızdırmazlık sisteminin genel basınç oranını yükseltir ve eşleştirilmiş O-halkaların servis ömrünü büyük ölçüde uzatır.
İleri geri hareket veya dönme hareketi için pistonlara ve piston çubuklarına takılan bu halkalar, yanal yükleri emer ve doğru eksenel hizalamayı korur. Mekanik bileşenler arasındaki doğrudan metal-metal temasını durdururlar, ekipmanın çalışması sırasında oluşan radyal sapmayı dengelerler ve dahili sızdırmazlık elemanlarını eşit olmayan yan yüklerin tetiklediği hasarlardan korurlar.
|
Öğe
|
Şartname Detayları
|
|---|---|
|
Ürün Adı
|
PEEK (Polieter Eter Keton) Sızdırmazlık Halkaları
|
|
Mevcut Malzemeler
|
Dolgusuz saf PEEK, Karbon Fiber Dolgulu PEEK, Karbon Fiber + Grafit + PTFE kompozit yağlamalı modifiye PEEK
|
|
Renk Seçenekleri
|
Bej (doğal PEEK), Siyah (dolgulu değiştirilmiş kaliteler)
|
|
Üretim Süreci
|
CNC Hassas İşleme / Yüksek Sıcaklık Hassas Enjeksiyon Kalıplama
|
|
Boyutsal Tolerans
|
CNC İşleme: ±0,02~±0,05 mmEnjeksiyon Kalıplama: ±0,08~±0,10 mm
|
|
Yüzey Pürüzlülüğü
|
CNC İşleme: Ra 1.6 – Ra 3.2 Enjeksiyonlu Kalıplama: Ra 3.2 – Ra 6.3
|
|
Sertifikalar
|
ISO9001, RoHS, REACH
|
|
Ürün Çeşitleri
|
PEEK kılavuz halkaları, aşınmaya dayanıklı destek halkaları, PEEK destek halkaları
|
Dinamik döner ve ileri geri hareket eden sızdırmazlık noktaları için tasarlanan Polietereterketon sızdırmazlık halkaları, değişken basınç ve sıcaklıkta sabit boyutları korur. Yerleşik kayma önleme ve soğuk akış önleme özellikleri, döngüsel hareket sırasında kalıcı şekil bozulmasını önler. Doğal düşük sürtünme özellikleriyle tekrarlanan mekanik darbelere dayanırlar ve tutarlı aşınma direnci sunarlar.
Elastik geri tepmeye dayanan esnek kauçuk contaların aksine PEEK conta halkaları, dinamik mekanik sızdırmazlık yapıları için hassas konumlandırmayı destekleyen yüksek yapısal sağlamlığa sahiptir.
Sürekli değişen yükler ve sıcaklık dalgalanmaları altında malzeme kalıcı deformasyonu önler. Sızdırmazlık arayüzlerinin uzun çalışma döngüleri boyunca iyi bir şekilde oturmasını sağlar; dönen şaftlar ve doğrusal hareketli sızdırmazlık düzenekleri için idealdir.
Doğal düşük sürtünme özellikleri, eşleşen donanımdaki aşınmayı en aza indirir. Sık göreceli hareket eden ekipmanlar için bu sızdırmazlık halkaları, partikül oluşumunu azaltır ve otomasyon ve tıbbi cihazlarda yaygın olan yağsız çalışma koşullarına uyum sağlar.
PEEK, hidrolik ortamlar, kesme sıvıları ve hafif aşındırıcı solüsyonlarla temas ettiğinde stabil fiziksel formunu korur. Bozunma ve şişme, oksitleyici olmayan kimyasal maddeler ve orta derecede agresif ortamlarda çalışan sıvı kontrol ekipmanları tarafından nadiren tetiklenir.
Bu kayar elemanlar, Stepseals ve Glyd Ring'ler de dahil olmak üzere kombine sızdırmazlık konfigürasyonları için tasarlanmıştır ve her zaman O-ring elastomerlerle eşleştirilmiş olarak çalışır.
O-halkalar tutarlı bir ön gerilim kuvveti sağlarken PEEK kayan yüzeyleri proses sıvıları ve sürtünme muadilleriyle doğrudan temas eder. Kayma aşınma direnci ve sıvı tutulmasından sorumludurlar. Bu tür ürünler, yüksek basınçlı pistonlu hidrolik silindirlere ve döner sızdırmazlık düzeneklerine yaygın olarak uygulanır.
Elastik bileşenler (çoğu durumda O-halkalar) belirlenmiş oluklara takıldıktan sonra sıkıştırılır ve radyal ön yük kuvveti üretir. Bu sabit kuvvet, PEEK sızdırmazlık halkasını, dış mil yüzeyi veya iç silindir duvarı olmak üzere eşleşen sızdırmazlık yüzeyine sıkıca bastırır.
Hassas bir şekilde işlenmiş uç yüzleri ile PEEK halkaları, mikroskobik boşlukları doldurmak ve sıvı sızıntısını engellemek için sıkı bir şekilde oturur. İç ortam basıncı arttıkça conta halkasına daha fazla sıkıştırma uygulanır. Eşleşen yüzeyler arasındaki temas basıncı buna göre artar ve basınçla etkinleştirilen, kendiliğinden sıkılan sızdırmazlık performansı sağlanır.
Elastik parçalar sürekli olarak sabit ön yükleme basıncı üreterek PEEK sızdırmazlık halkasının hareketli temas yüzeylerine her zaman sıkı bir şekilde bağlı kalmasını sağlar.
Sistem sıvı basıncı her PEEK halkasının arka tarafına etki eder. Temasa özgü basıncı artırmak için sızdırmazlık dudağını dışarı doğru iter, böylece sürdürülebilir, kendi kendine sıkılan bir sızdırmazlık etkisi oluşturur.
U şeklindeki bir PEEK kayar kabuğu, içinde metal enerjili bir yayı kaplar. Kurulumun ardından sıkıştırılmış yay, PEEK kayar halkasını açık tutmak için dışarı doğru genişler ve sızdırmazlık için ilk temas ön yükünü oluşturur.
Uzun süreli çalıştırma sonrasında sıcaklık dalgalanmaları ve küçük aşınmalar meydana gelecektir. İç yay, boyutsal değişiklikleri telafi etmek için kademeli olarak geri döner ve tüm servis döngüsü boyunca sabit sızdırmazlık temas basıncı korunabilir.

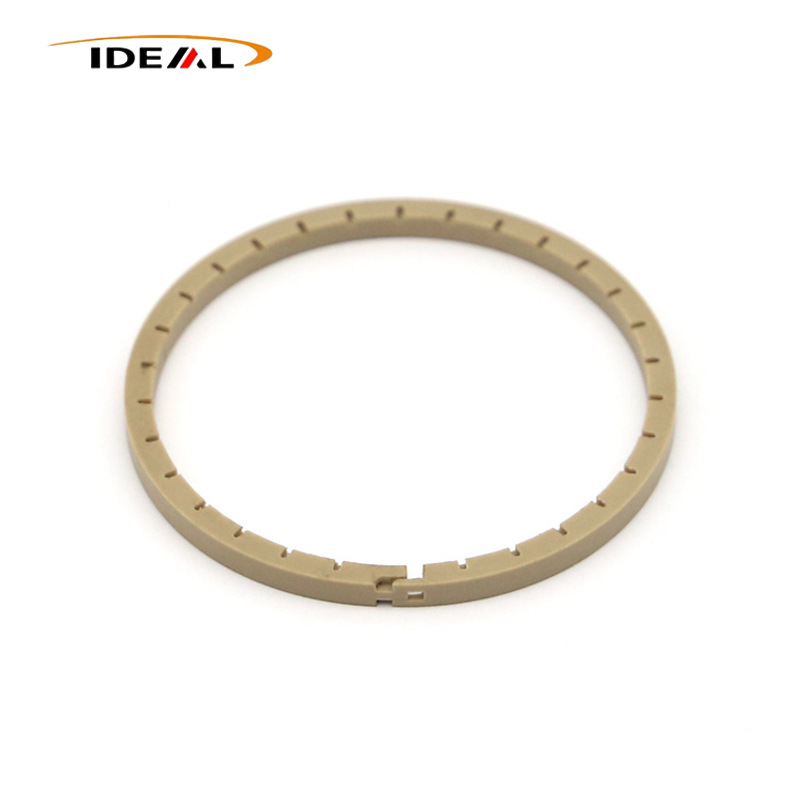

Bölünmüş kesimler, sızdırmazlık oluklarına montajı kolaylaştırmak için özel olarak tasarlanmıştır.
Spiral çentikler:Montaj ve sıkıştırma sonrasında spiral kesimin iki tarafı birbirine doğru kayar ve tamamen kapanır. Sızıntı yolları büyük ölçüde ortadan kaldırılmıştır, bu da bu tasarımı sıfıra yakın sıvı sızıntısı gerektiren yüksek basınç senaryoları için uygun hale getirir.
Düz kesimler ve basit açılı kesimler:Kurulum sonrasında çentik konumunda çok küçük sızıntı boşlukları kalır. Bu stiller, tamamen sıfır sızıntı gerektiren yüksek basınçlı dinamik sızdırmazlık için geçerli değildir.
Bu nedenle, yüksek basınçlı dinamik sızdırmazlık uygulamaları için spiral ayrık halkalar veya yekpare tek parça yarıksız halkalar en iyi seçenek olmayı sürdürüyor.
Sünme direnci, termal kararlılık, kimyasal inertlik ve aşınma direncinin birleşimi sayesinde Polietereterketon sızdırmazlık halkaları, yüksek ısı, yoğun basınç, aşındırıcı ortamlar ve ultra temiz çalışma ortamları altında çalışan birinci sınıf endüstriyel makineler için yaygın olarak kullanılmaktadır.
Yüksek basınçlı hidrolik silindirlerin, servo valflerin ve valf manifoldlarının sızdırmazlık oluklarına destek halkaları veya destek halkaları olarak uygulanır. Yüksek sıvı basıncının neden olduğu ekstrüzyonu etkili bir şekilde engellerler ve eşleşen sızdırmazlık bileşenlerinin servis döngüsünü uzatırlar. Çift yönlü basınç koşulları için bu halkalar sızdırmazlık düzeneğinin her iki tarafına da takılabilir.
Genellikle kuyu içi aletlere ve kuyu başı sızdırmazlık düzeneklerine takılır. Aşırı ısı, yüksek basınç ve aşındırıcı petrol-gaz ortamı kuyu içi ile karşı karşıya kalan güçlü anti-sürünme özelliği, uzun süreli istikrarlı çalışmayı garanti eder. Ultra yüksek basınçlı servis koşulları için sağlam, bölünmez entegre halkalar şiddetle tavsiye edilir.
Vakum odalarında ve proses gazı boru hattı vanalarında kullanılır. FFKM/O-ring contalarını koruyan ultra düşük gaz çıkışı için burada doldurulmamış işlenmemiş PEEK sınıfı zorunludur. Bu tür uygulamalar için karbon dolgulu PEEK çeşitleri tamamen yasaktır.
Reaktör konnektörlerine ve yüksek basınçlı filtre boru hatlarına monte edilir. Bu halkalar asitlere, alkalilere ve çeşitli organik solventlere maruz kaldığında istikrarlı performansını korur.
Hidrojen enerjisi vanaları ve enerji depolama test ekipmanlarında yüksek basınçlı sıvı sızdırmazlığı için uygundur.
Geniş sıcaklık aralıklarına ve katı temizlik standartları gerektiren tekrarlanan sterilizasyon döngülerine maruz kalan akışkan valfi düzenekleri için idealdir.
- Kritik endüstriyel ekipmanlar için yüksek performanslı PEEK sızdırmazlık halkalarına odaklanıldı
- Özel tasarım ve istikrarlı seri üretim konusunda uzmanlaşmıştır
- Hedef: Standart ürünlerin çözemediği sızdırmazlık sorunlarını çözmek
- Contalar yüksek basınç altında dışarı çıkar veya kırılır
- Yüksek sıcaklıklarda deforme olur, çarpılır veya sızıntı yapar
- Kimyasal sıvılarda korozyon veya şişme
- İleri geri hareket/dönme hareketinde çabuk aşınır
- Montaj hatasına neden olan boyut tutarsızlığı
- Planlanmamış arıza süresi ve yüksek bakım maliyeti
- Çoğu tedarikçinin göz ardı ettiği temel faktörler olan artık gerilimi, düzlüğü ve kristalizasyon büzülmesini kontrol ediyoruz
- Contalarımız yüksek sıcaklık ve yüksek basınç altında stabil kalır
- Hızlı deformasyon yok, sızıntı yok, birleşen yüzeylerde çizik yok
- Daha uzun servis ömrü ve daha az bakım kesintisi
- İki güvenilir süreç: hassas CNC işleme ve hassas enjeksiyonlu kalıplama
- Boyutları stabilize etmek için tüm PEEK contalarının zorunlu tavlanması
- Malzemeden bitmiş ürüne kadar tam proses kalite kontrolü
- Teslimattan önce %100 görsel ve boyutsal inceleme
- Aşağıdakiler için özelleştirilebilir malzeme formülasyonları:
- aşınma direnci
- korozyon direnci
- yalıtım performansı
- Dinamik çalışma koşullarında stabil (döner / pistonlu)
- Mükemmel kimyasal uyumluluk ve yapısal stabilite
- Hidrolik sistemler
- Otomatik üretim ekipmanları
- Tıbbi sıvı kontrol makineleri
- Dünya çapında hassas aletler ve endüstriyel otomasyon
- Profesyonel mühendislik plastik sızdırmazlık bileşenleri üreticisi
- Olgun PEEK işleme deneyimi
- İstikrarlı kalite, güvenilir teslimat, küresel hizmet
- Yüksek performanslı contalara ihtiyaç duyan endüstriyel müşteriler için uzun vadeli ortak
Yanıt 1: Hayır. PEEK neredeyse hiç esnekliğe sahip olmayan yüksek sağlamlığa sahiptir. Sıkı sızdırmazlık için gereken tüm sıkıştırma ön yükü O-halkaları veya metal enerjili yaylar tarafından sağlanır. PEEK yalnızca aşınmaya ve kimyasal erozyona dayanıklı, dayanıklı bir kayar yüzey görevi görür.
Cevap 2: Makul bir basınç aralığında, kendiliğinden sıkılan mekanizma temas basıncını artırır ve sızdırmazlık etkilerini artırır. Basınç nominal eşiği aştığında, destek halkaları uygun şekilde takılmadan contalar dışarı çıkacak ve hasar görecek, bu da anında toplam sızdırmazlık arızasına yol açacaktır.
Cevap3: Çoğu çalışma koşulunda sert destekleyici ve koruyucu bileşenler olarak işlev görürler. İçsel elastikiyetten yoksun olduklarından, tam bir sızdırmazlık sistemi oluşturmak için O-halkalar gibi elastik contalarla birlikte monte edilmeleri gerekir.
A4: Hiç tavsiye edilmez. Karbon dolgu maddeleri gaz çıkışı ve partikül kirliliği riski taşır. Yarı iletken üretim ortamlarında yalnızca saf dolgusuz PEEK malzemesine izin verilir.
